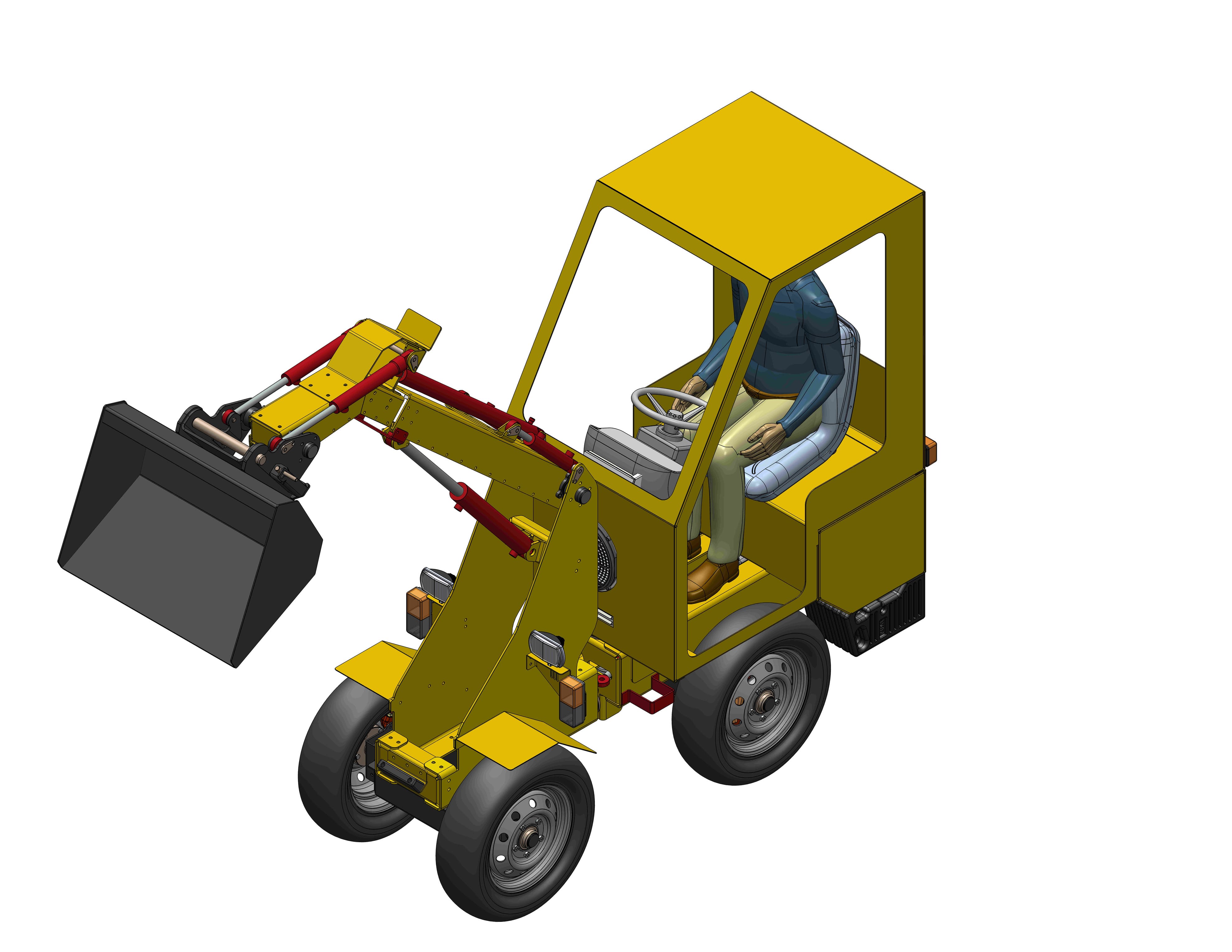

Разработка микро-погрузчика с шарнирно-сочлененной рамой МП-178К
Разработка 3Д модели микро-погрузчика с бортовым поворотом, анализом возможности изготовления и расчётом себестоимости
Техническое задание от заказчика
Техническое задание от заказчика

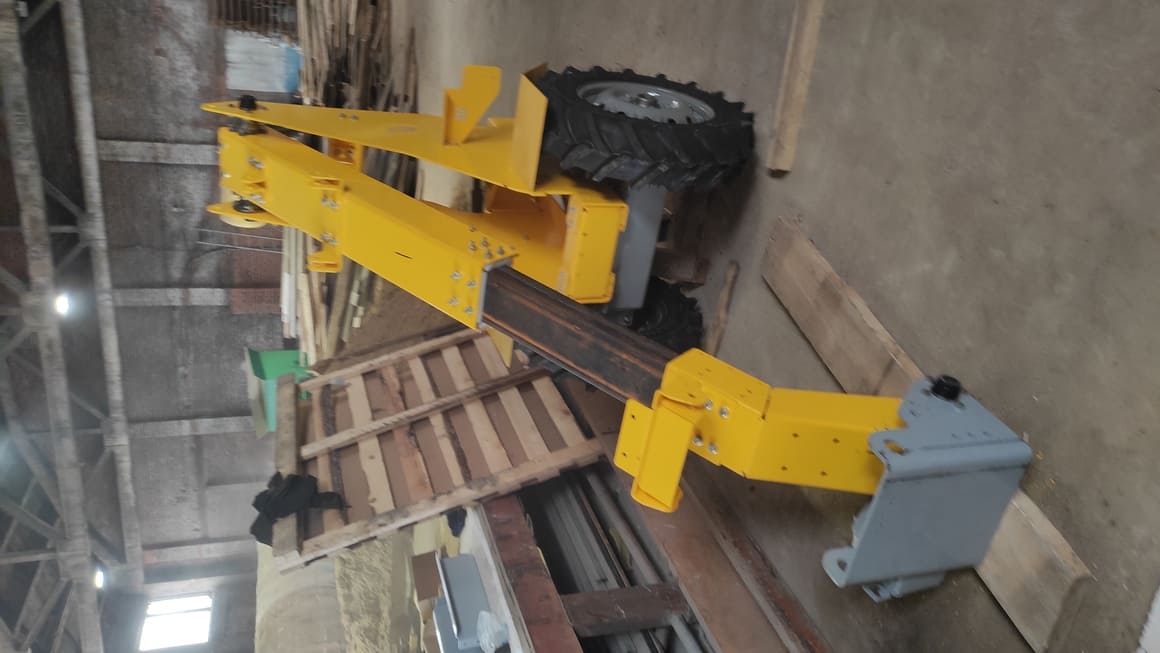

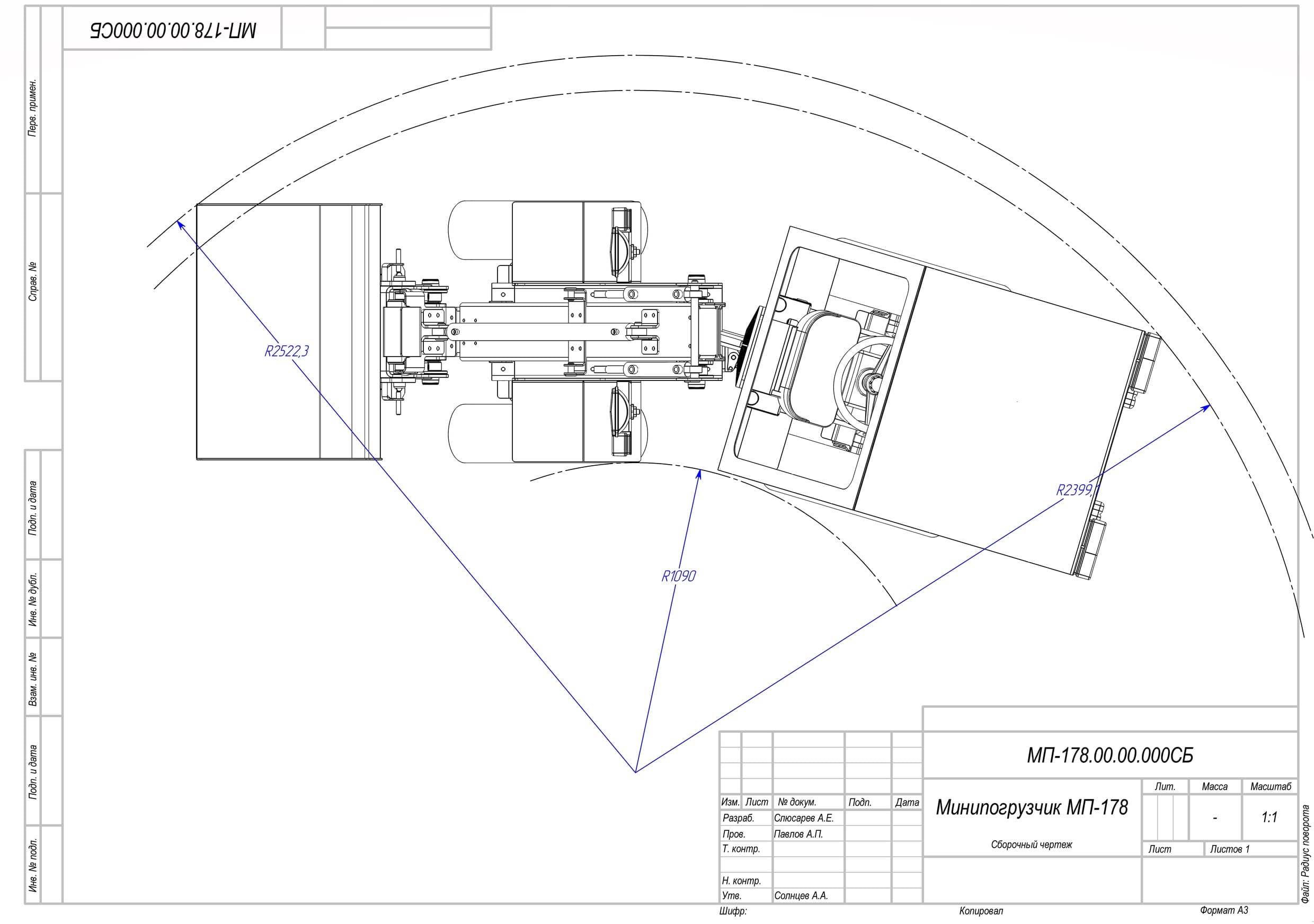

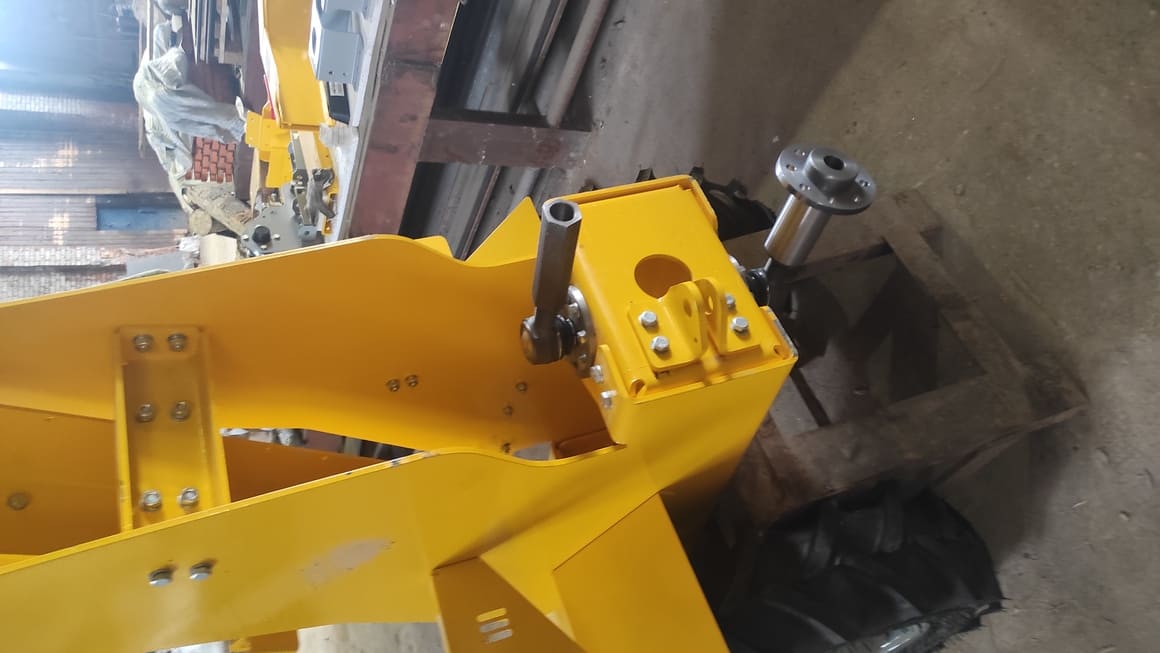

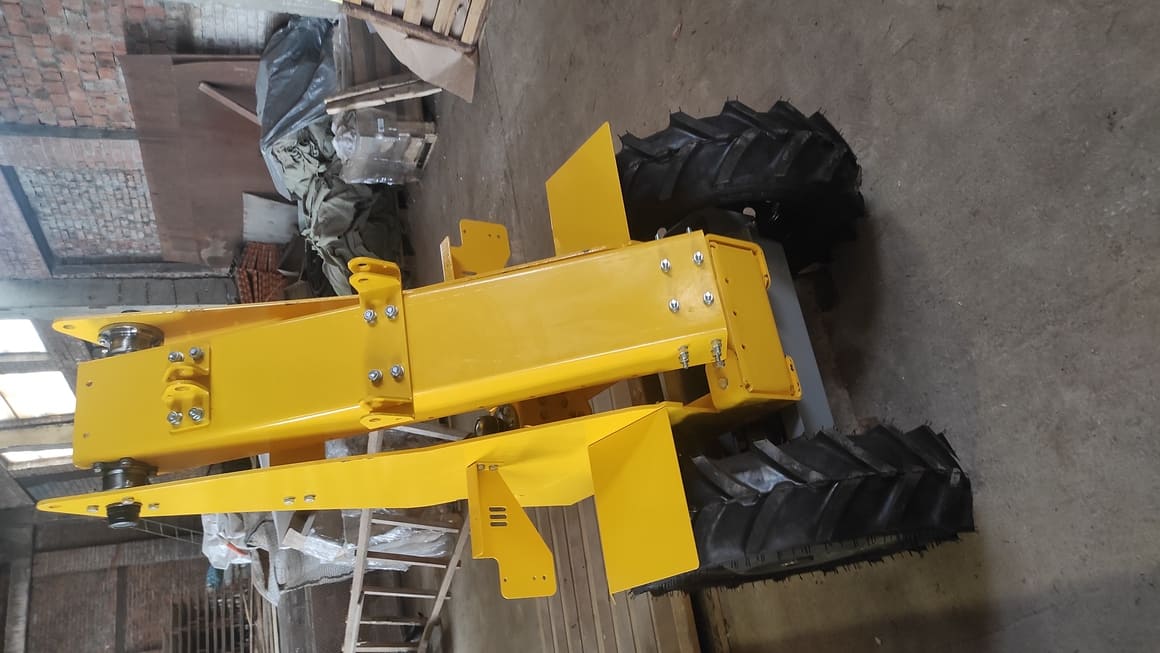

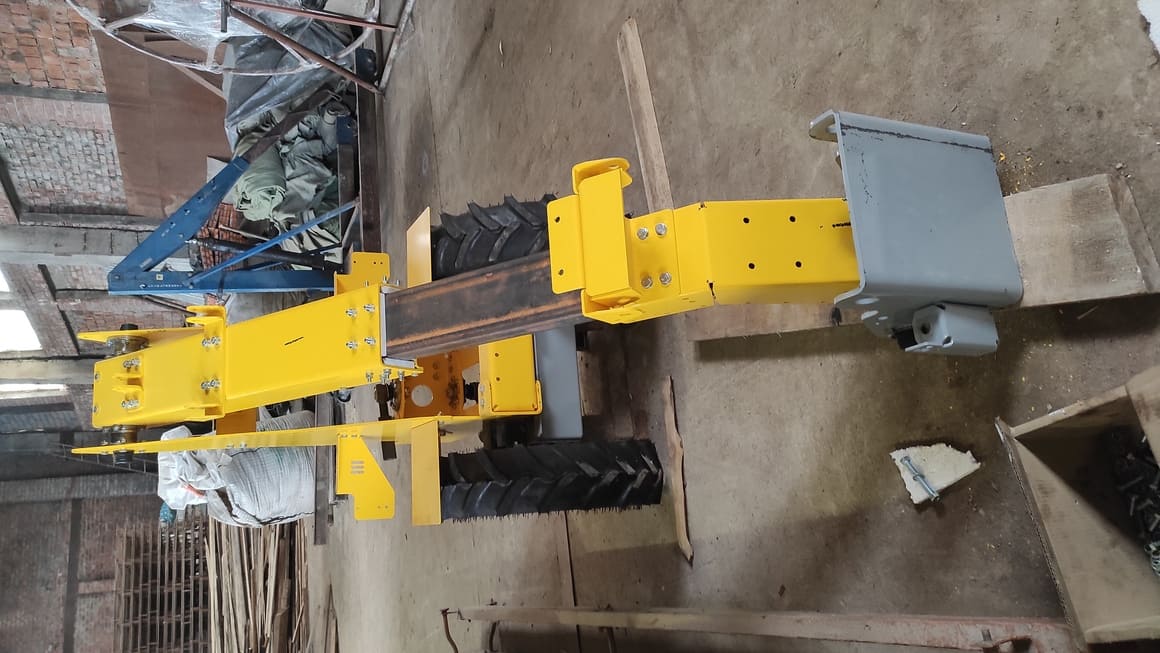

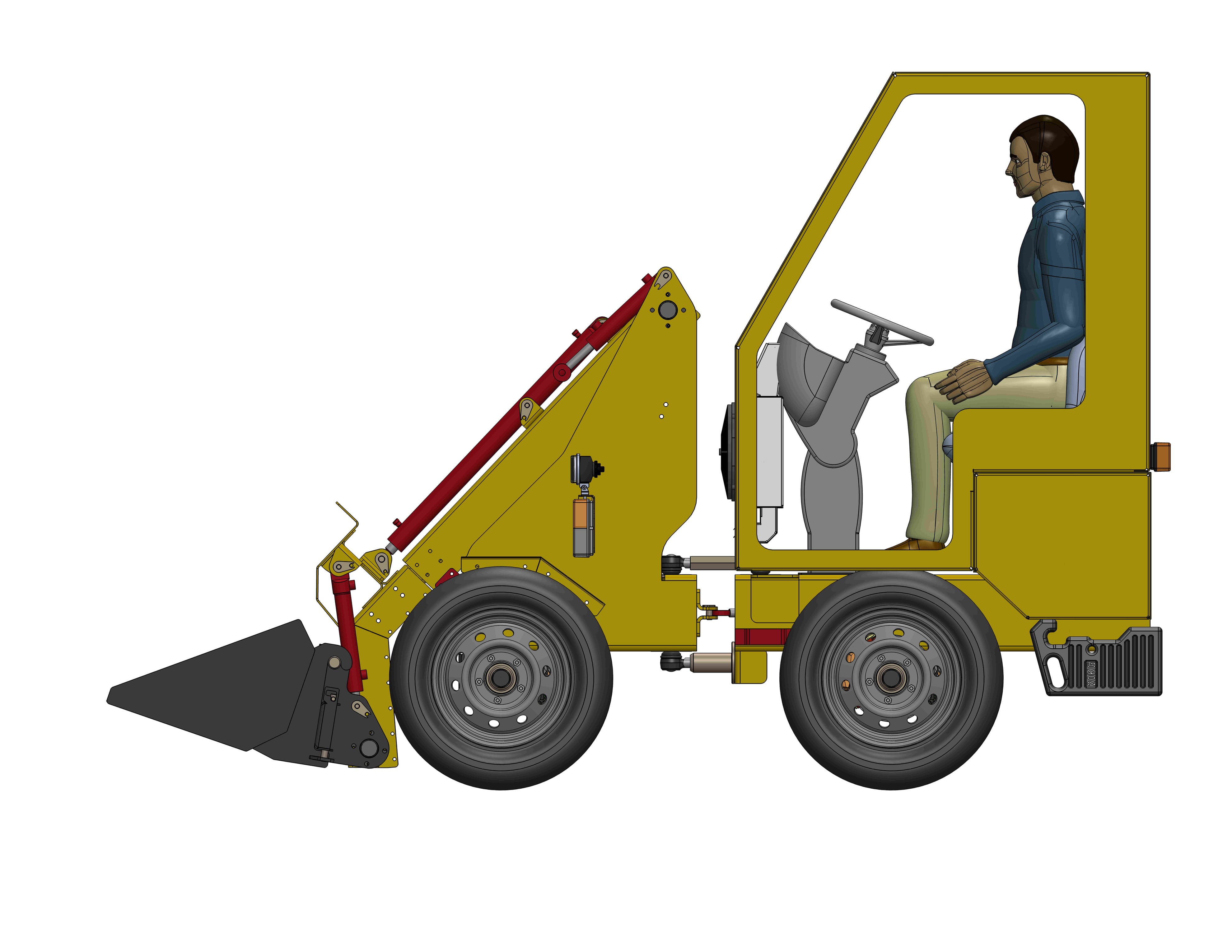

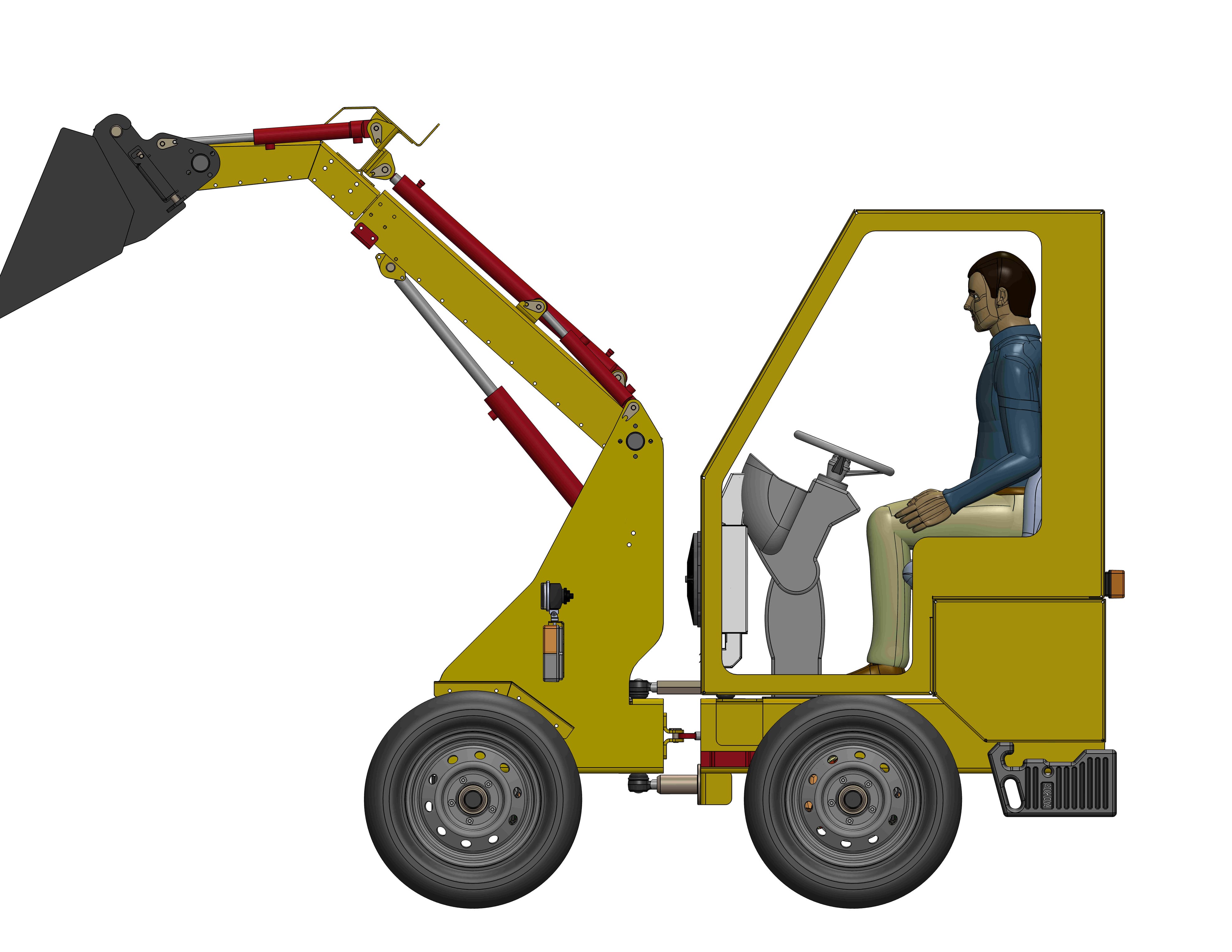

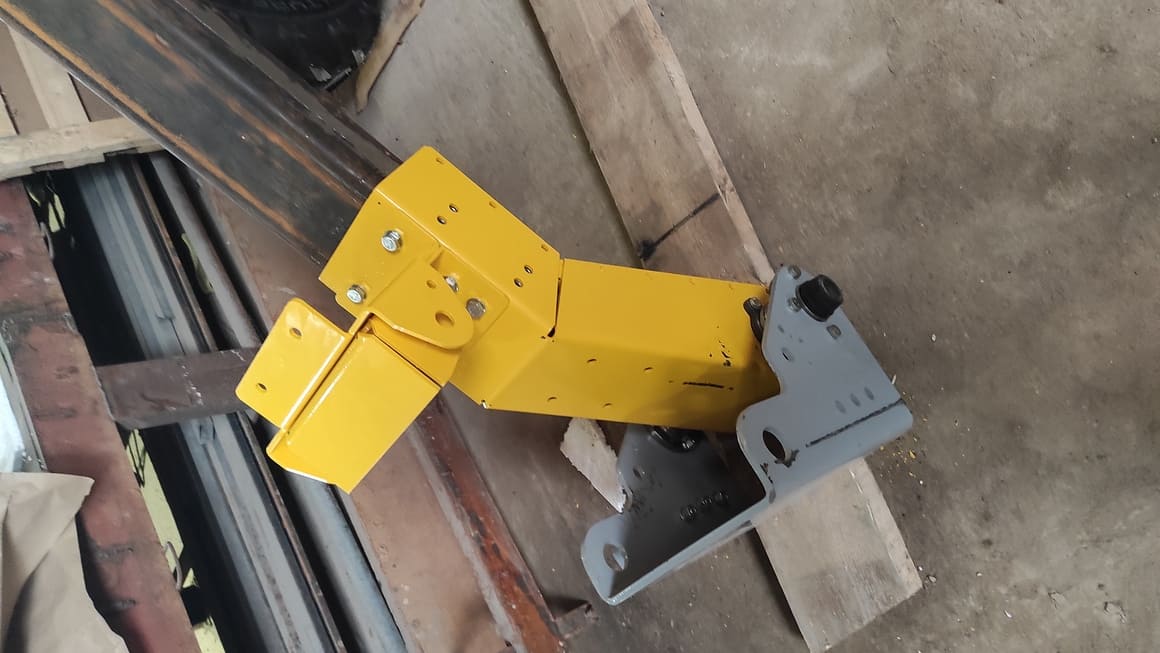

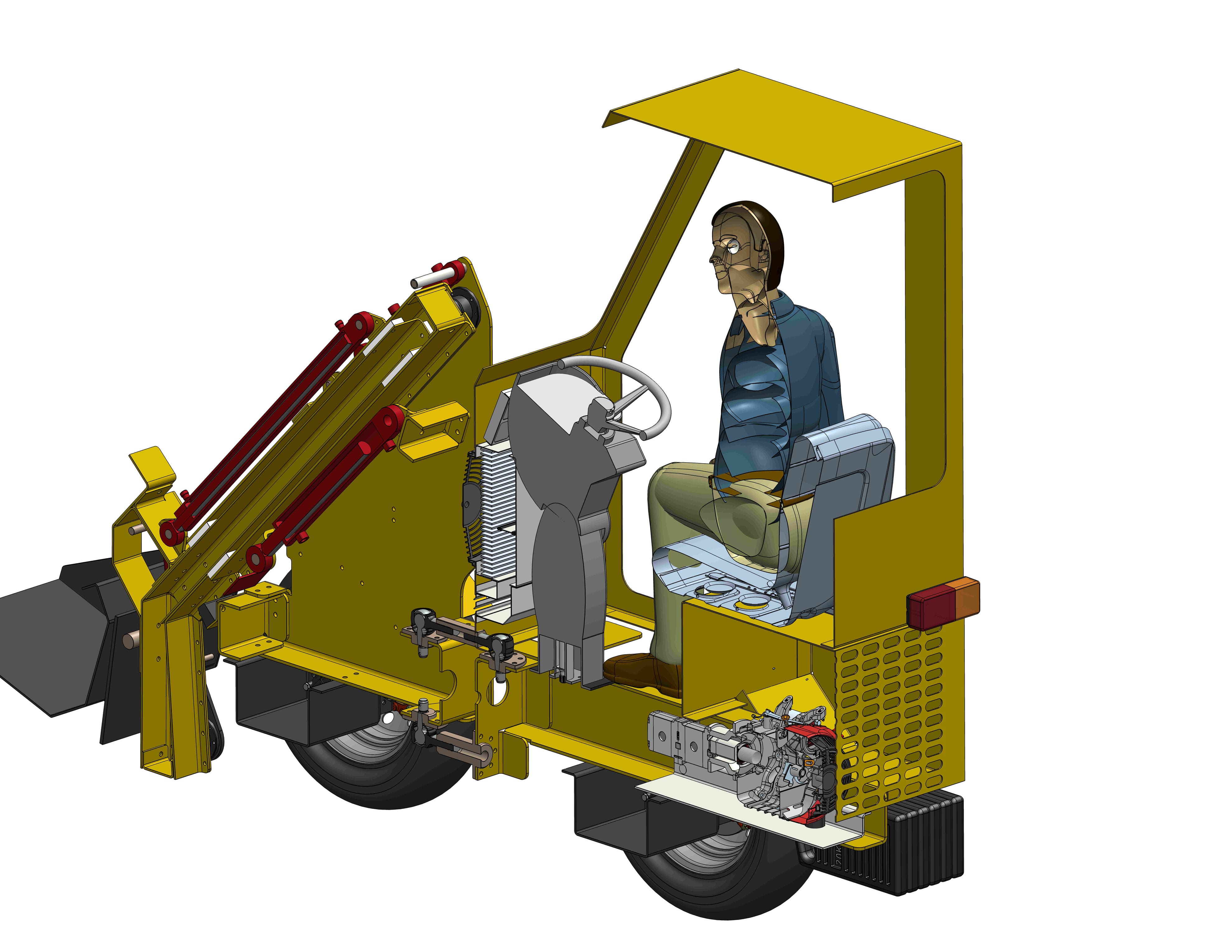

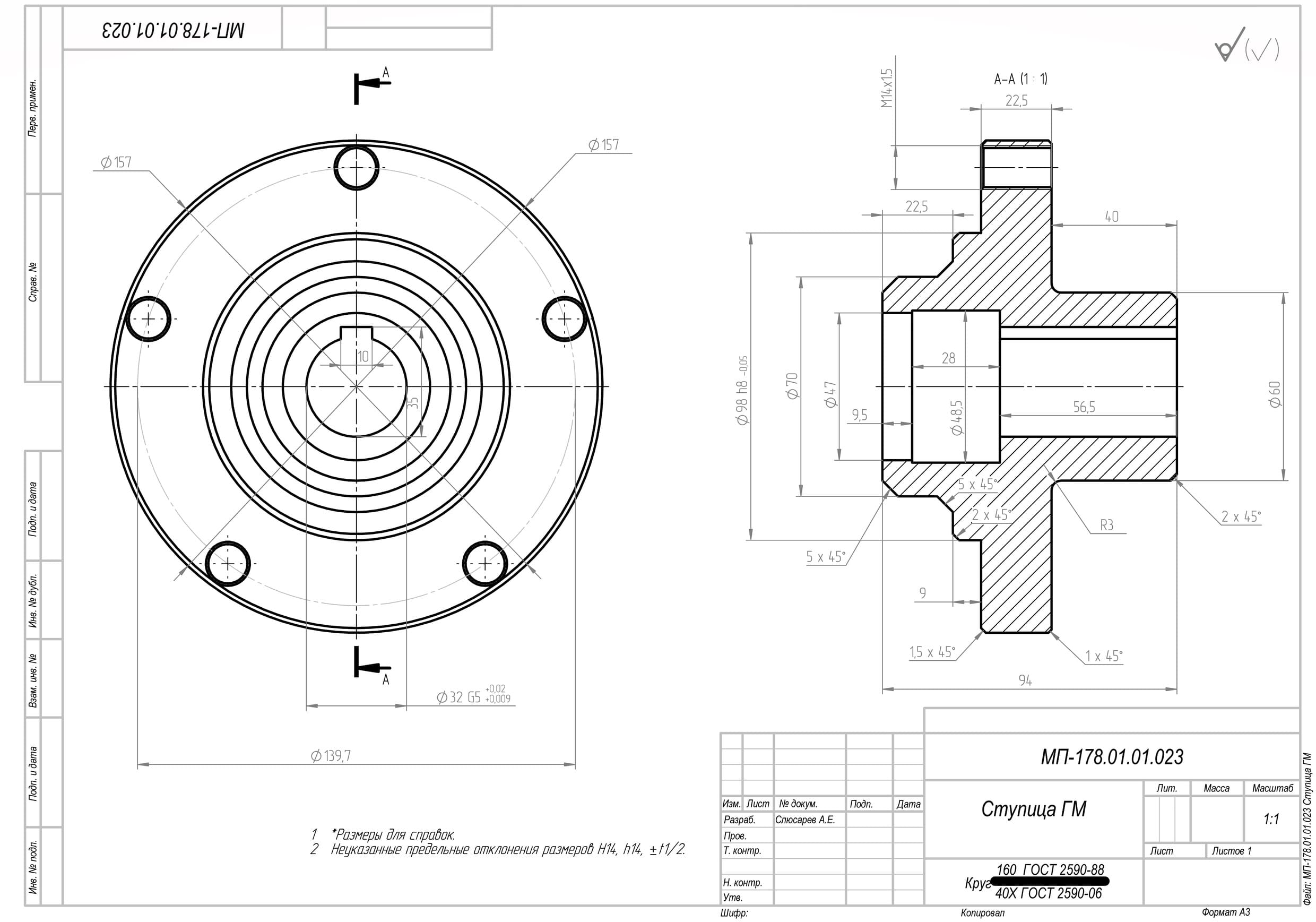

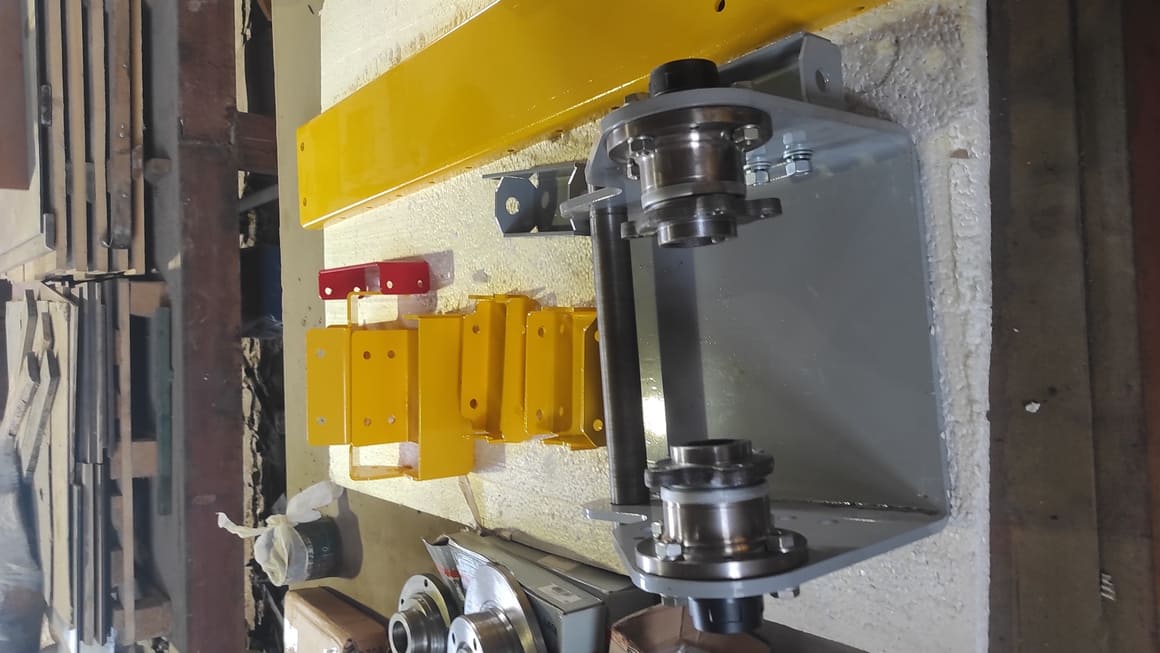

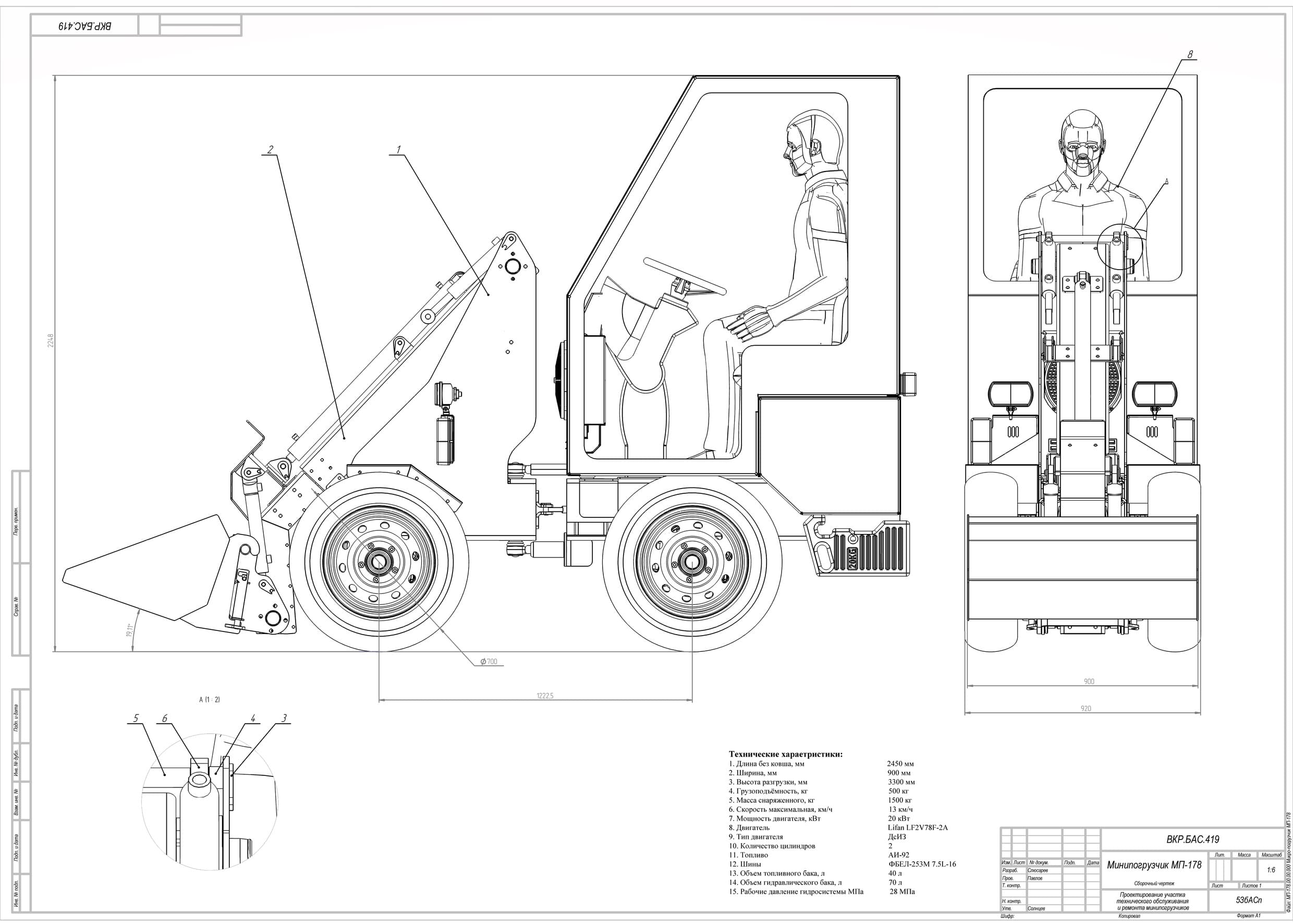

Разработка началась с анализа аналогов, представленных на рынке. На основе него были сделаны динамические расчеты машины и побран силовой агрегат - двигатель внутреннего сгорания мощностью 21,5 л.с. Далее был сделан расчет устойчивости машины в продольной оси, горизонтальной оси и динамического движения дабы определиться с высотой разгрузки и динамикой движения машины и не допустит её переворачивания. Был сделан расчет кабины на разрушаемость согласно международным требованиям безопасности, TOPS, ROPS, FOG, OPS, FOPS, OPG и OHG предназначены для обеспечения безопасности оператора специальной техники. После проведённого анализа была выполнена компоновка микро-погрузчика. На основе компоновки были подобраны гидравлические и механические комплектующие. Были разработаны гидравлическая и электрические схемы. Концепция разработки основывалась на технологии сборки всех элементов на болтовых соединениях и полный отказ от сварки. Большая часть элементов конструкции выполнены из листового металла, которые вырезаны на станке лазерной резки металла и согнуты на гибочных станках с ЧПУ. На основе разработанной 3Д модели был сделан расчет себестоимости. Была подготовлена рабочая конструкторская документация для последующего производства микро-погрузчика.
